HV-1000維氏顯微硬度計
瀏覽：539次 2014/10/22
HV-1000顯微硬度計概述：
HV-1000型顯微硬度計是基本型的顯微硬度計，該機采用LCD顯示屏，通過操作面板可對硬度標尺HV或HK各檔試驗力保荷時間進行選擇，光源亮度可作無級調節。
操作HV-1000型顯微硬度計時，可將目鏡測得的D1,D2值直接輸入后，硬度值即在LCD顯示屏上直接顯示。
適用范圍：
熱處理、碳化、淬火硬化層，表面覆層，鋼，有色金屬和微小及薄形零件等。
HV-1000 Micro Vickers Hardness Tester adopts LCD screen to display. By mean of control keys, HV or HK hardness scales, testing force and duration time can be selected and brightness of light source can be adjusted without steps. With measuring microscope, it may test out the length values of diagonals D1 and D2, then press the keys to input the length values, and the hardness values will be displayed on the LCD screen. Operation is easy.
Usage Range:
Heat treated layer, carbonized layer, hardened hard layers, superficial coating, steels, non-ferrous metal, micro and thin shaped components.
技術數據：
|
試驗力
(Testing Force)
|
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、
200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
|
|
最小測量單位
(Min Measuring Unit)
|
0.5μm
|
|
總放大倍數
Magnification of Microscope
|
100X（觀察, For Observation ）400X（測量, For Measurement）
|
|
加荷方式(Loading Method)
|
自動（加荷、保荷、卸荷）, Automatically (load, keep, unload)
|
|
儀器尺寸(Overall Dimension)
|
405×290×480mm （長×寬×, L X W X H）
|
|
儀器重量( Net Weight )
|
25kg
|
|
試件最大度
(Max Height of Specimen)
|
65mm
|
|
電源(Power Supply)
|
AC220V±5%，50~60Hz
|
|
執行標準(Carried Standard)
|
GB/T4340.2國家標準(GB/T4340.2 Chinese Standard),
JJG151檢定規程 ( JJG151 Inspection Rule )
|
|
X-Y試臺
X-Y Testing Table
|
尺寸(Dimension):100×100 mm
最大移動(Max. Travel Range): 25×25mm
|
|
標準配件 附件
Standard Accessories
|
物鏡40x、10x，微氏壓頭，測量目鏡10x，標準硬度塊（2），薄形試臺、圓柱體試臺、平口試臺，水平儀，電源線，輔助工具等
Objectives 40x and 10x, Vickers Indenter, Microscope 10x, Standard Hardness Brocks: 2 pcs, Thin Specimen Testing Table, Column Testing Table, Forcipate Testing Table, Lever, Power Cable, Assistant Tools, etc
|
-----------------------------------------------------------------------------------------------------
延伸閱讀：
1、工作條件
硬度計的工作條件需在室溫（23±5）℃的范圍內進行，在穩固的基礎上水平安置HV-1000硬度計，要求環境無振動，周圍無腐蝕性介質并且室內相對濕度不大于65％。
2.關于HV-1000目鏡事項
a、由于各人的視差，觀察目鏡視場內的刻線可能模糊，因此觀察者換人時，應先微量轉動目鏡上的眼罩，使觀察到的場內的刻線清晰。
b、目鏡插入目鏡管內，要插到底，不能留有間隙，否則會影響測量的準確度。
c、需要在試件上觀察較大的試廠范圍，可將10x物鏡轉到儀器的前方，總放大倍數100倍，處于觀察狀態。
d、目鏡中觀察到壓痕偏小或偏大影響測量精度時，請重新選擇試驗力，使試驗力符合測量要求。
e、由于試件的表面粗糙或平整度的差異，壓痕可能發生變形，所以測量壓痕對角線應在兩個垂直方向上進行。
f、若HV-1000維氏硬度計進行努氏硬度測量時，只需測量長的對角長度，努氏硬度（HK）值直接顯示。
g、目鏡的零位在出廠時已調準，使用中可能會有誤差，應定期校準零位，出現誤差時及時調整。

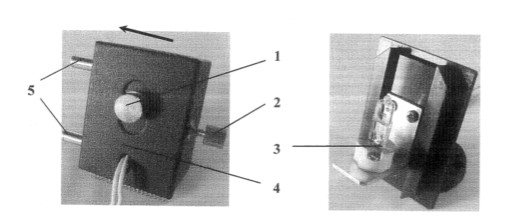

3、光源的調整
a、打開HV-1000維氏硬度計電源開關，觀察目鏡光源。
b、順時針方向擰緊螺釘2，使視場內光線均勻。（如有必要可先松開兩螺釘5，再擰緊螺釘2）
c、松開并上下移動螺釘1
備注：附件增加：12V15-20W鹵素?zé)粢恢唬?A保險絲1根。
