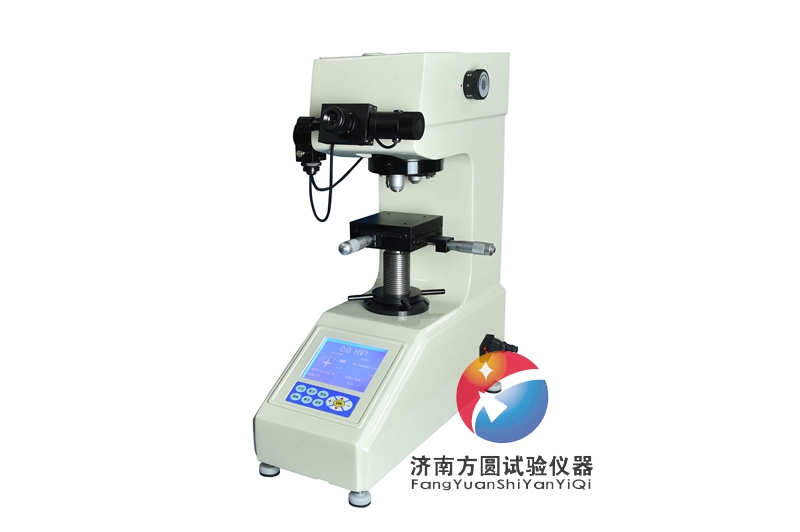

HVS-10型數顯維氏硬度計概述：

本HVS-10型數顯維氏硬度計是光機電一體化的技術產品，具有良好的可靠性，可操作性，是小負荷維氏硬度計的升級換代產品。

功能特點：

采用計算機軟件編程，倍率光學測量系統，光電傳感等技術，通過軟鍵輸入，能調節測量光源的強弱，選擇測試方法與硬度對照表、保持時間，文件號與儲存等，在LCD大屏幕顯示屏上能顯示試驗方法、試驗力，測量壓痕長度、硬度值、試驗力保持時間，測量次數，并能鍵入年、月、日期，試驗結果和數據處理等，通過打印機輸出，RS232接口與計算機連網。

適用范圍：

適用于測量微小、薄形試件、表面滲鍍層處理后的零件，是科研機構、工廠及質檢部門進行研究和檢測的理想的硬度測試儀器。

技術參數：

-----------------------------------------------------------------------------------------------------

延伸閱讀：

HVS-1000顯微硬度計的使用
1、轉動試驗力變換手輪，使試驗力符合選擇要求。旋轉試驗力變換手輪時，應小心緩慢地進行，防止過快產生沖擊。
2、打開電源開關(22),指示燈(21)及光源燈(10)亮。LCD屏上顯示此時試驗力變換手輪所指示的試驗力。
3、這時光標在94年下顯示，按下[TIME+]或[TIME-]鍵,可遞增或遞減，每按一次遞增或遞減5個數字。年份選擇后，按下[SPECI]鍵選擇月份，這時光標在8月下顯示，數次按下[TIME+]或[TIME-]鍵選擇月份.再按下[SPECI]，這時光標在8日下顯示，如上所述選擇日期。當測試結果輸出打印時，相應打出所鍵入的年月日期。如不需打印日期時，可連按三次[SPECI]鍵。
4、日期鍵入后，LCD屏上顯示D1、D2、HV、N等字母，即表示儀器己進入工作狀態。
5、轉動物鏡、壓頭轉換手柄(16)，使40X物鏡(18)處于主體前方位置。(光學系統總放大倍率為400×，處于測量狀態。)
6、將標準試塊或試樣安放在試臺上，轉動旋輪(20)使試臺上升。眼睛接近測微目鏡觀察。當試樣離物鏡下端2～3mm時，在目鏡的視場中心出現明亮光斑，說明聚焦面即將來到，此時應緩慢微量上升，直至在目鏡中觀察到試塊或試樣表面的清晰成像，這時聚焦過程完成。
7、如果在HVS-1000維氏硬度計目鏡中觀察到的成像呈模糊狀或一半清晰一半模糊，則說明光源中心偏離系統光路中心，需調節燈泡的中心位置。如果視場太暗或太亮可通過操作面板(6)上的軟鍵調節光源強弱。
8、如果想觀察試塊或試樣上的較大視場范圍，可將物鏡壓頭轉換手柄逆時針轉至主體前方，此時，光學系統總放大倍率為100X，處于觀察狀態。當轉換1OX和40X物鏡時聚焦面有微量變化，可微調升降絲桿進行聚焦。
9、將轉換手柄逆時針轉動，使壓頭主軸處于主體前方，此時壓頭頂尖(1)與聚焦好的平面之間間隙約為0.4～0.5mm。當測量不規則的試樣時要小心，防止壓頭碰及試樣，損壞壓頭。
10、根據試驗要求在操作面板上鍵入試驗力延時保荷時間，每鍵入一次變化為五秒，[十]為加，[－]為減。
11、按下操作面板(6)上的[START]鍵，此時加試驗力，[LOADING] LED指示燈亮。
12、試驗力保持階段時，延時[DWELL]LED亮，此時LCD屏上T按所選擇時間倒計數，延時時間到，試驗力卸除，卸試驗力(UNLOADING)LED亮。在LED未滅前，不要轉動壓頭測量轉換手柄，否則會影響壓痕測量精度，甚至損壞儀器。
13、將轉換手柄順時針轉動，使40X物鏡處于主體前方。這時就可在測微目鏡中測量對角線長度。
14、先將測微目鏡右邊的鼓輪順時針旋轉，使目鏡內觀察到的兩刻線相近移動。當兩刻線邊緣相近時，透光縫隙逐漸減少，當兩刻線間處于無光隙的臨界狀態時，按下[CL]鍵清零。
15、轉動左側鼓輪使鼓輪左邊刻線對準壓痕一角，再轉動右側鼓輪，兩刻線分離，使右側刻線對準壓痕另一角。當刻線對準壓痕對角線無誤時，就按下測微目鏡下方的按鈕輸入，并在顯示屏的D1后顯示。
16、當右側鼓輪轉動時，LCD屏上D1后的數字閃爍，表示結果還未輸入，當結果輸入后就不再閃爍，光標轉入D2。按上述要求，再次測定另一對角線長度。此時LCD屏HV硬度值就同時顯示。注: 壓痕會由于樣品的表面粗糙不平或平整度差異或多或少地發生變形，所以測量對角線應在兩個垂直方向上進行，取其算術平均值。
17、本次HVS-1000測量完成后，才能進行下一次試驗。如果本次測量結果不滿意，可重復進行測量或按[SPECI]、[RESET]復位鍵重新進行試驗。
18、當LCD屏顯示測量次數N≥1時，可按[SPECI]、[PRI]打印鍵，測試結果從打印機(24)中打印輸出。次試驗結果(N=O)不予打印。
19、當在目鏡中觀察到壓痕太小或太大影響測量時，需重新選擇試驗力，轉動試驗力變換手輪，使試驗力符合要求，這時應按下[SPECI]和[RESET]鍵，LCD屏就顯示所選試驗力。此時，測微目鏡刻線應重新對零。
