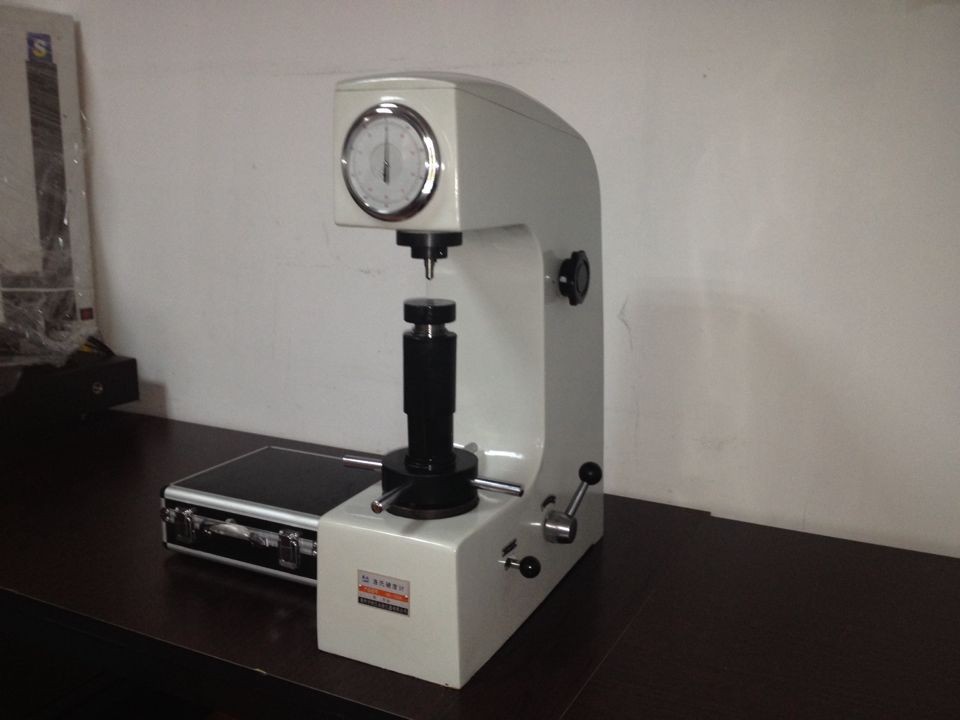

為使大家更好地使用洛氏硬度計(jì)，小編帶大家來(lái)看一下洛氏硬度計(jì)所用的十點(diǎn)：

1、在進(jìn)行硬度測(cè)試時(shí)，有關(guān)設(shè)備不應(yīng)受沖擊及振動(dòng)，以免影響操作。

2、當(dāng)硬度計(jì)檢測(cè)硬度時(shí)，必須保證被測(cè)力的方向與試樣的檢測(cè)面垂直。注意觀(guān)察，看看它們是否是垂直的。

3、在任何情況下，不得允許壓頭接觸測(cè)試臺(tái)和支架和樣品。要確保樣品的支撐面、支架、臺(tái)面不能出現(xiàn)壓痕。

4、檢測(cè)時(shí)，應(yīng)均勻、平穩(wěn)地施加檢測(cè)力，不可猛加檢測(cè)力，否則會(huì)產(chǎn)生沖擊和振動(dòng)。

5、當(dāng)施加初檢力時(shí)，指針或指示線(xiàn)不能超出硬度計(jì)規(guī)定的范圍，否則應(yīng)卸下檢測(cè)力，并在試樣上另一位置進(jìn)行檢測(cè)。初始測(cè)試壓力保持時(shí)間不得超過(guò)3s。

6、在調(diào)整指示值指示器達(dá)到零時(shí)，應(yīng)在1至8秒內(nèi)施加全部主探測(cè)力。

7、對(duì)于低硬度材料，經(jīng)協(xié)商后，試驗(yàn)力保持時(shí)間可以延長(zhǎng)，一般允許差2秒左右。

8、每件樣品的檢驗(yàn)點(diǎn)數(shù)不得少于4點(diǎn)，而對(duì)于批量樣品，則可適當(dāng)減少點(diǎn)數(shù)。

9、兩相鄰壓痕中心間距至少是壓痕直徑的4倍，但不能小于2mm。壓痕中心距試樣的邊緣距離至少是壓痕直徑的2.5倍，但不能小于1mm。

10、掌握洛氏硬度計(jì)精確的總測(cè)力保持時(shí)間，然后卸除主測(cè)力，保持初試驗(yàn)力，在一小段時(shí)間內(nèi)穩(wěn)定后，即可進(jìn)行讀數(shù)。
