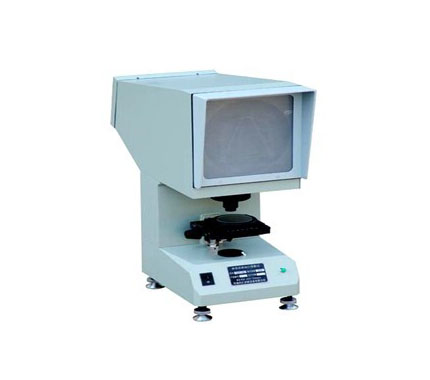

XT-50型沖擊試樣夏比投影儀概述：

　　XT-50型沖擊試樣投影儀是我公司根據廣大用戶的實際需要和GB/T299-1994《金屬夏比沖擊試驗方法》中對沖擊試樣缺口的要求而開發的一種專用于檢驗夏比V型和U性型缺口加工質量的光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V型和U型缺口輪廓放大50倍后投射到投影屏上，與投影屏上的沖擊試樣V型和U型缺口標準樣板圖對比，以確定被檢測的試樣缺口是否合格。其優點是操作簡便，對比直觀。

　功能特點及原理：

　　本投影儀光源發出的光線經聚光鏡照射到被測物體，再經物鏡將被照射物體放大的輪廓投射到投影屏上。
　　根據需要，本儀器為單一投射照明，光源通過一系列光學元件投射在工作臺上，再通過一系列光學元件將被測試樣缺口輪廓清晰的投射到投影儀上。物體經二次放大和二次反射成正像，在投影屏上所看到的圖形與實際試樣放置的方位一致。

　　規格技術參數：

　　投影屏直徑： 180mm

　　工作臺尺寸：

　　方工作臺尺寸： 110×125mm

　　圓工作臺直徑： 90mm

　　工作臺玻璃直徑： 70mm

　　工作臺行程：

　　縱向： ±10mm

　　橫向： ±10mm

　　升降： ±12mm（無刻度）

　　工作臺轉動范圍： 0-360°（無刻度）

　　放大倍數：

　　儀器放大倍率： 50X

　　物鏡放大倍率： 2.5X

　　投影物鏡放大倍率： 20X

　　光源（鹵鎢燈）： 12V    100W

　　外形尺寸： 515×224×603mm（長×寬×）

　　重量： 約18Kg
