維氏硬度試驗主要用于材料研究和科學試驗方面小負荷維氏硬度試驗主要用于測試小型精密零件的硬度，表面硬化層硬度和有效硬化層深度，鍍層的表面硬度，薄片材料和細線材的硬度，刀刃附近的硬度，牙科材料的硬度等，由于試驗力很小，壓痕也很小，試樣外觀和使用性能都可以不受影響。

　　方圓是生產的數顯維氏硬度計產品的企業，代表作品型號有HVS-1000、HVS-30、HVS-50數顯維氏硬度計，對于這類數顯維氏硬度計的使用方法主要有以下幾點。

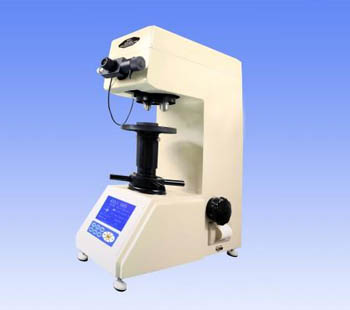

方圓數顯維氏硬度計代表產品：HVS-30（圖示）

　　1轉變實驗力改換手輪，使實驗力契合挑選需求。旋轉實驗力改換手輪時，應當心緩慢地進行，避免過快發作沖擊。
　　2翻開電源開關，指示燈及光源燈亮。屏上顯現此刻實驗力改換手輪所指示的實驗力
　　3轉變物鏡、壓頭改換手柄，使40X物鏡，處于主體前方方位。光學體系總擴大倍率為400×，處于丈量狀況。
　　4將規范試塊或試樣安放在試臺上，轉變旋輪使試臺上升。眼睛挨近測微目鏡調查。當試樣離物鏡下端2～3mm時，在目鏡的視場中間呈現亮堂光斑，闡明聚集面行將來到，此刻應緩慢微量上升，直至在目鏡中調查到試塊或試樣外表的明晰成像，這時聚集進程完結。
　　5若是在目鏡中調查到的成像呈含糊狀或一半明晰一半含糊，則闡明光源中間違背體系光路中間，需調理燈泡的中間方位。若是視場太暗或太亮可通過操作面板上的軟鍵調理光源強弱。
　　6若是想調查試塊或試樣上的較大視場規模，可將物鏡壓頭改換手柄逆時針轉至主體前方，此刻，光學體系總擴大倍率為100X，處于調查狀況。當改換1OX和40X物鏡時聚集面有微量改變，可微調升降絲桿進行聚集。
　　7將改換手柄逆時針轉變，使壓頭主軸處于主體前方，此刻壓頭頂尖與聚集好的平面之間空隙約為0.4～0.5mm。當丈量不規則的試樣時要當心，避免壓頭碰及試樣，損壞壓頭。
　　8按下操作面板上的[START]鍵，此刻加實驗力，[LOADING] LED指示燈亮。
　　9實驗力堅持期間時，延時[DWELL]LED亮，此刻LCD屏上T按所挑選時刻倒計數，延時時刻到，實驗力卸除，卸實驗力(UNLOADING)LED亮。在LED未滅前，不要轉變壓頭丈量改換手柄，否則會影響壓痕丈量精度，乃至損壞儀器。
　　10將數顯維氏硬度計改換手柄順時針轉變，使40X物鏡處于主體前方。這時就可在測微目鏡中丈量對角線長度。
　　11先將測微目鏡右邊的鼓輪順時針旋轉，使目鏡內調查到的兩刻線附近挪動。當兩刻線邊際附近時，透光縫隙逐步削減，當兩刻線間處于無光隙的臨界狀況時，按下[CL]鍵清零。
　　12轉變左側鼓輪使鼓輪左面刻線對準壓痕一角，再轉變右側鼓輪，兩刻線別離，使右側刻線對準壓痕另一角。當刻線對準壓痕對角線無誤時，就按下測微目鏡下方的按鈕輸入，并在顯現屏的D1后顯現。
　　13當右側鼓輪轉變時，LCD屏上D1后的數字閃耀，表明成果還未輸入，當成果輸入后就不再閃耀，光標轉入D2。按上述需求，再次測定另一對角線長度。此刻LCD屏HV硬度值就一起顯現。注: 壓痕會因為樣品的外表粗糙不平或平整度區別或多或少地發作變形，所以丈量對角線應在兩個筆直方向上進行，取其算術平均值。( 當進行努氏硬度實驗時，只需測驗長對角線長度，HK硬度值就當即顯現。)
　　14本次丈量完結后，才干進行下一次實驗。若是本次丈量成果不滿意，可重復進行丈量或按[SPECI]、[RESET]復位鍵從頭進行實驗。( 此刻測微目鏡刻線需從頭對零 )
　　15當LCD屏顯現丈量次數N≥1時，可按[SPECI]、[PRI]打印鍵，測驗成果從打印機(24)中打印輸出。次實驗成果(N=O)不予打印。
　　16當在目鏡中調查到壓痕太小或太大影響丈量時，需從頭挑選實驗力，轉變實驗力改換手輪，使實驗力契合需求，這時應按下[SPECI]和[RESET]鍵，LCD屏就顯現所選實驗力。此刻，測微目鏡刻線應從頭對零。

　　-------------------------------------------------------------------------------------------------
　　相關產品推薦
　　【維氏硬度計】HV-50維氏硬度計  HV-50A維氏硬度計  HVS-1000數顯顯微硬度計   310HVS-5數顯小負荷維氏硬度計  HV-10B小負荷維氏硬度計
